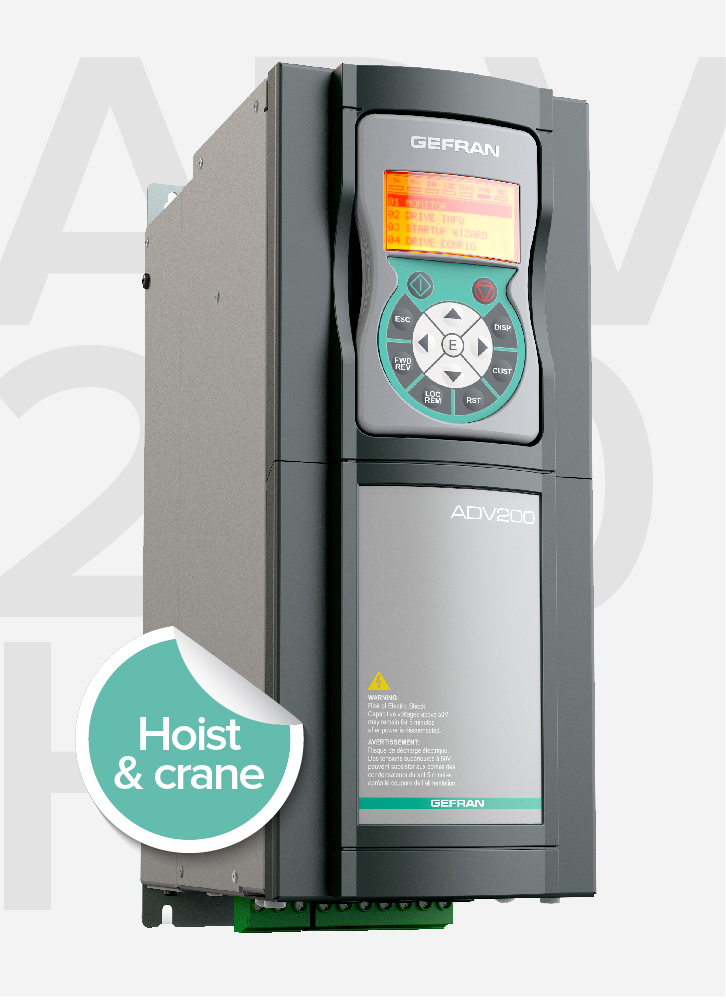

SERIE ADV 200 HC

Inverter vectorial de control por orientación de campo para motores asíncronos para grúas desde 0,75 kW a 1,65 MW

ADV200-HC es un accionamiento universal: gestiona motores asíncronos con o sin sensor de velocidad (encoder) y controla todos los movimientos, tanto la elevación como las traslaciones (grúas, grúas de pórticos, carros).

Características:

- 3 x 380…480Vca, 50/60Hz (modelos -4)
- 3 x 690Vca, 50/60Hz (modelos -6)
- 450…750Vcc (modelos -DC-4)
- 600…1120Vcc (modelos -DC-6)

  • Tipo de motores: asincrónicos
  • Potencia nominal: desde 0,75 KW (1 HP) hasta 1,65 MW (2200 HP)
  • Modo de control: FOC con retroacción, FOC de lazo abierto, V/F
  • Frecuencia máxima de salida 500Hz
  • Inductancia lado CC integrada hasta 132kW
  • Módulo de frenado dinámico integrado (hasta 55kW)
  • Gestión de sobrecargas ligeras o pesadas
  • Hasta 4 opciones integrables en el accionamiento
  • Programación multilingüe (5 idiomas), mediante teclado de programación alfanumérico integrado
  • 2 Entradas analógicas bipolares  (Tensión/Corriente)
  • 2 Salidas analógicas bipolares (1: Tensión/Corriente, 1: Tensión)
  • 6 Entradas digitales (PNP / NPN)
  • 2 Salidas digitales (PNP / NPN)
  • 2 Salidas de relé de contacto único
  • Línea serie RS485 (Modbus RTU)
  • Interfaz con los buses de campo más comunes: ProfiBus-DP,CANopen,DeviceNet, EtherNet real.time GDNet, EtherCAT, EtherNet/IP, ProfiNet
  • Grado de protección Estándar IP20 (IP00 Tamaño 7 y Paralelos)

Funciones:

  • Autocalibración de los reguladores de velocidad-corriente-flujo e identificación de los datos del motor con motor en rotación y detenido
  • Menú simplificado de Puesta en marcha guiada
  • Sobrecarga instantánea hasta el 180%
  • Protección térmica I2t para motor, accionamiento y resistencia de frenado
  • Control de freno
  • Función hoist speed-up
  • Función Anti-Sway
  • Función Overtravel
  • Función Anti impact
  • Función Master/Follower
  • Función multivelocidad (16 programables)
  • 4 rampas independientes y programables
  • Doble parametrización del motor
  • Control Joystick
  • Modo par variable y par constante

Opciones:

  • Tarjetas para expansión E/S, combinables en función de la necesidad de la máquina
  • Tarjetas para gestión de encoders suplementarios
  • Tarjeta “Safety Stop” (Parada Segura) según IEC 61508 SIL 3, EN 954-1 Categ. 3, PL "e", EN 61508 y EN 61800-5-2
  • Resistencias de frenado (normalizadas para toda la gama)
